Fungsi Gambar Kerja

Fungsi gambar kerja – Halo, Sahabat Dinaka! Senang rasanya bisa berbagi wawasan penting ini kepada Anda semua yang sedang bersemangat merencanakan rumah impian. Saya sering mendengar dari banyak klien bahwa fokus utama mereka tertuju pada hasil visual seperti tampilan 3D yang memukau.

Gambar kerja adalah investasi yang menjamin Anda tidur nyenyak setelah rumah berdiri, karena ia adalah fondasi segala perencanaan, dan oleh karena itu, saya akan memaparkan secara detail mengapa sebutkan fungsi gambar kerja adalah pertanyaan krusial yang jawabannya wajib Anda ketahui sebelum Anda mulai membangun.

Pengertian Gambar Kerja

Definisi Gambar Kerja

Mari kita luruskan dulu. Pengertian gambar kerja sering disalahpahami sebagai sekumpulan denah biasa. Padahal, gambar kerja jauh lebih kompleks dan detail. Saya mendefinisikannya sebagai serangkaian instruksi dan panduan teknis yang sangat terperinci, terukur, dan lengkap yang berfungsi sebagai pedoman utama untuk pelaksanaan pembangunan fisik di lokasi proyek.

Lantas, apa yang dimaksud dengan gambar kerja? Singkatnya, ia adalah “kitab suci” teknis yang digunakan oleh arsitek, insinyur struktur, kontraktor, dan semua pekerja di lapangan. Tujuan utama dari dokumen ini adalah untuk memastikan bahwa setiap tahap pembangunan dilakukan sesuai dengan rencana dan standar teknik yang telah ditetapkan, sehingga meminimalkan risiko kesalahan fatal dan penundaan proyek yang merugikan. Dokumen ini adalah terjemahan dari ide rancangan menjadi wujud fisik yang akurat.

Elemen Gambar Kerja

Untuk memastikan pelaksanaan di lapangan berjalan mulus, gambar kerja harus mencakup detail teknis yang tidak boleh terlewat. Ini bukan sekadar garis-garis di atas kertas, tetapi data yang presisi.

Beberapa elemen kunci yang harus ada di dalam dokumen ini meliputi dimensi ruangan yang ditegaskan secara jelas melalui notasi, yang berfungsi untuk menghindari kesalahan pengukuran dan konstruksi di lapangan. Selain itu, dimensi ketinggian—baik ketinggian lantai maupun langit-langit—juga harus ditampilkan melalui notasi pada potongan bangunan. Orientasi bangunan terhadap lingkungan sekitar juga disajikan melalui notasi arah utara, yang penting untuk penempatan cahaya alami dan sirkulasi udara.

Lebih dari itu, gambar kerja juga sarat dengan legenda dan notasi spesifik. Ini termasuk notasi arsitektural, notasi sanitair dan perpipaan, notasi penerangan dan kelistrikan (yang merinci titik lampu dan saklar), serta notasi material dan lansekap yang merinci bahan apa yang digunakan di setiap area. Semua notasi ini berfungsi sebagai bahasa komunikasi universal di lokasi proyek, memastikan bahwa pekerja memahami maksud yang diinginkan perencana.

Perbedaan Gambar Kerja dengan yang Lain

Satu kebingungan terbesar bagi pemilik proyek adalah membedakan antara gambar kerja dan visualisasi 3D (rendering). Keduanya memang penting, tetapi fungsi keduanya sangatlah berbeda.

Visualisasi 3D (Rendering) berfokus pada estetika, warna, tekstur, pencahayaan, dan seringkali digunakan untuk tujuan pemasaran. Tujuannya adalah mempermudah Anda memahami bagaimana bangunan akan terlihat setelah selesai, sehingga mempercepat proses persetujuan desain. Ini sangat berguna di tahap awal konsep.

Sebaliknya, Gambar Kerja (DED) adalah dokumen yang fokusnya 100% pada detail teknis, dimensi yang dapat diukur, material spesifik, dan instruksi konstruksi. Ini adalah dokumen yang digunakan tukang untuk memotong material, mengukur fondasi, dan memasang instalasi. Tanpa Gambar Kerja, kontraktor tidak memiliki acuan yang dapat dipertanggungjawabkan untuk mewujudkan fisik bangunan.

Fungsi dari Gambar Kerja

Untuk menjawab pertanyaan inti, jelaskan fungsi dari gambar kerja secara mendalam, kita perlu melihat perannya dari berbagai sudut. Dokumen ini memiliki setidaknya lima fungsi utama yang saling terhubung dan sangat krusial bagi keberhasilan proyek konstruksi Anda.

Panduan Pelaksanaan di Lapangan

Fungsi gambar kerja yang pertama dan paling fundamental adalah sebagai acuan utama yang presisi untuk merealisasikan ide perancangan arsitek ke dalam wujud fisik. Dengan gambar kerja yang detail dan akurat, kontraktor dan pekerja di lapangan mendapatkan arah yang jelas mengenai ukuran, perletakan, dan spesifikasi material. Gambar kerja menyajikan dokumen pelaksanaan yang detail, mulai dari gambar-gambar konstruksi hingga tulisan spesifikasi yang teratur.

Dokumen ini memudahkan pekerjaan persiapan dan pra-fabrikasi (untuk pekerjaan yang dilakukan di bengkel), meminimalkan kebutuhan untuk improvisasi, dan memungkinkan kontraktor merealisasikan bangunan dengan tepat tanpa harus diawasi terus menerus oleh arsitek atau pemilik proyek. Tanpa panduan ini, pekerjaan akan didasarkan pada perkiraan, yang hampir selalu berujung pada dimensi yang tidak sesuai dan perombakan yang memakan biaya.

Alat Komunikasi

Konstruksi melibatkan banyak pihak: pemilik, arsitek, insinyur, kontraktor, dan subkontraktor. Gambar kerja berfungsi sebagai bahasa universal yang menyatukan visi dan memastikan semua pihak memiliki pemahaman yang seragam dan bekerja menuju tujuan yang sama.

Gambar kerja menyajikan dokumen pelaksanaan dalam bentuk gambar dan juga tulisan spesifikasi serta syarat-syarat teknik pembangunan yang jelas dan lengkap. Saat terjadi perbedaan interpretasi di lapangan, gambar kerja menjadi titik referensi yang netral dan otoritatif untuk menyelesaikan masalah. Hal ini krusial untuk meningkatkan transparansi dan koordinasi di antara tim proyek, memastikan setiap orang berada di halaman yang sama.

Dokumen Teknis dan Administratif

Selain fungsi teknisnya, gambar kerja juga memegang peran vital dalam aspek legal dan administrasi proyek. Gambar kerja diperlukan untuk melengkapi kejelasan teknis dalam bidang administrasi pelaksanaan pembangunan.

Secara yuridis, dokumen ini seringkali menjadi persyaratan mutlak untuk mendapatkan Izin Mendirikan Bangunan (IMB) atau Persetujuan Bangunan Gedung (PBG) dari otoritas setempat. Selain itu, gambar kerja juga harus bisa memenuhi persyaratan yuridis yang terkandung dalam dokumen pelelangan dan dokumen perjanjian/kontrak kerja konstruksi, menjadikannya bukti perencanaan yang sah secara hukum.

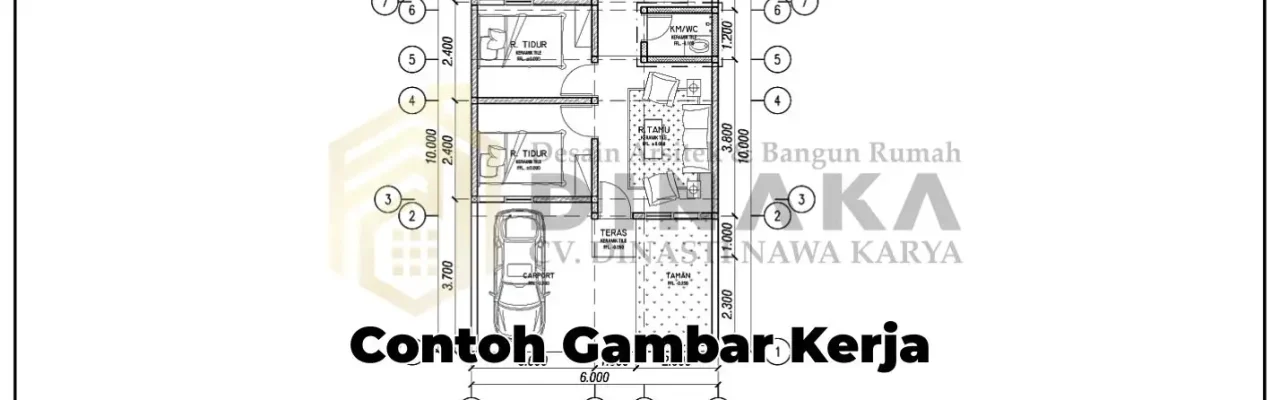

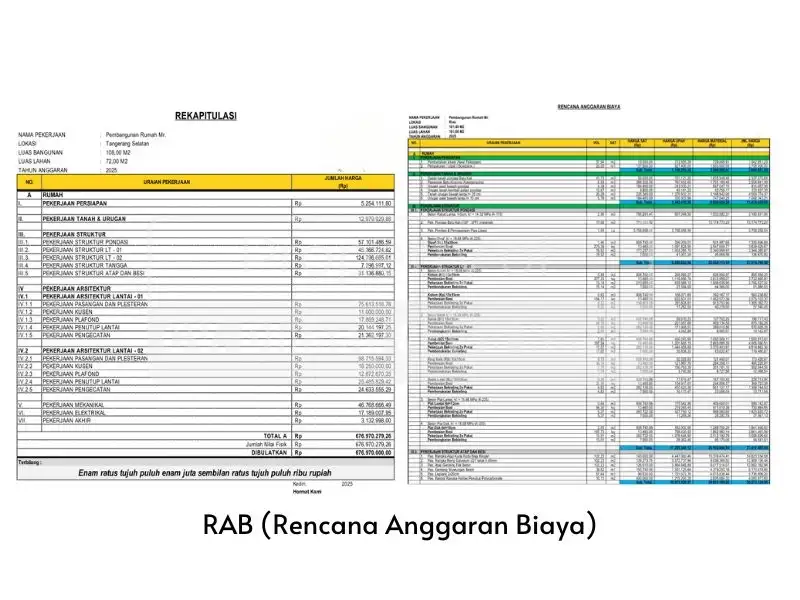

Dasar Perhitungan Struktur dan Anggaran

Fungsi ini sering menjadi penyelamat finansial pemilik proyek. Dari gambar kerja yang detail, kita dapat memperoleh kejelasan kuantitatif (volume pekerjaan) agar biaya dan waktu pelaksanaan pembangunan dapat dihitung dengan seksama dan dipertanggungjawabkan. Gambar kerja menyajikan perhitungan kuantitas pekerjaan dan perkiraan biaya pelaksanaan yang jelas dan terperinci.

Karena dimensi, perletakan, dan bahan bangunan sudah diperhitungkan secara rinci dalam DED, kontraktor dapat menghitung kebutuhan material secara efisien dan sebagai dasar Rencana Anggaran Biaya (RAB). Perhitungan akurat ini mencegah pemborosan material yang signifikan, yang merupakan kerugian finansial besar yang dapat terjadi jika proyek hanya mengandalkan estimasi kasar.

Acuan Kualitas dan Pengawasan

Gambar kerja menjadi standar baku untuk kontrol mutu. Ia dipakai sebagai acuan saat pengawas proyek mengecek hasil pembangunan di lapangan. Pengawas dapat membandingkan hasil kerja aktual (misalnya, dimensi pondasi atau jenis material) dengan spesifikasi detail yang tertulis dalam gambar kerja.

Dokumen ini membantu memperoleh efektivitas dan efisiensi pengawasan mutu pekerjaan. Tanpa standar ini, kualitas bangunan cenderung menurun karena tidak ada tolak ukur yang jelas. Gambar kerja yang merinci dimensi, perletakan, dan bahan bangunan dengan rinci, pada akhirnya, adalah penentu kekuatan bangunan itu sendiri.

Secara ringkas, kelima poin di atas menjelaskan secara komprehensif fungsi gambar kerja dan menegaskan perannya sebagai dokumen sentral dalam konstruksi.

Jenis-Jenis Gambar Kerja

Gambar kerja adalah satu set dokumen yang dibagi berdasarkan spesialisasi, memastikan setiap elemen konstruksi ditangani oleh ahli di bidangnya. Set dokumen ini wajib saling terkoordinasi agar tidak terjadi bentrokan di lapangan.

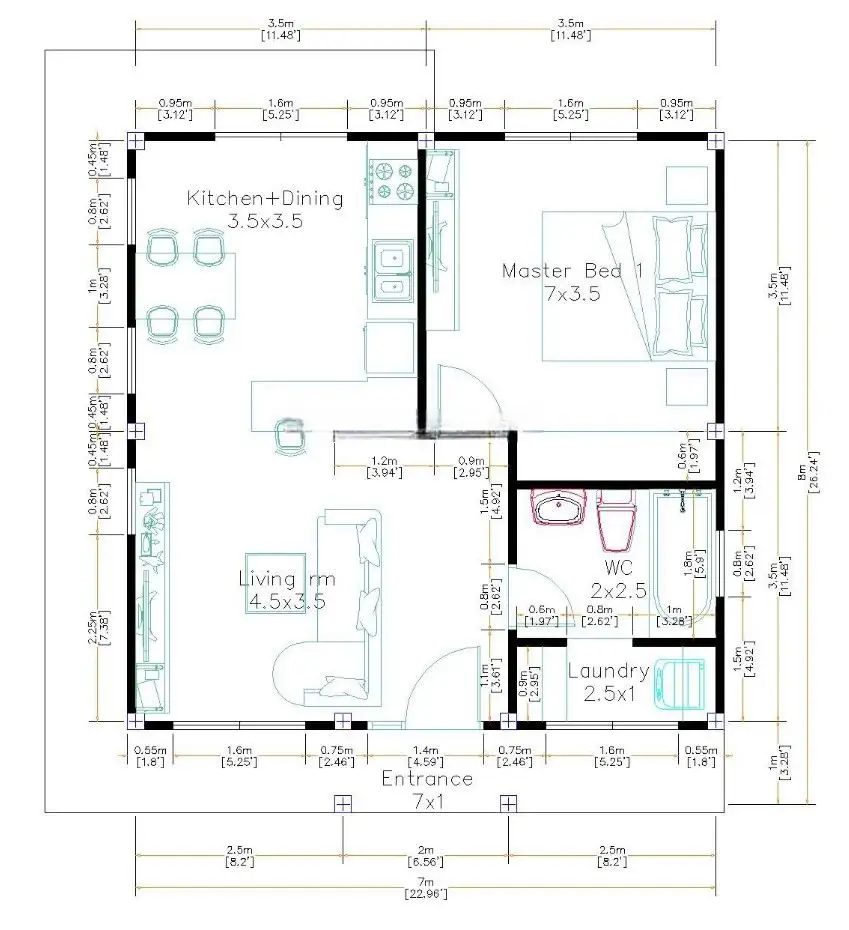

Gambar Arsitektur

Ini adalah set gambar yang berkaitan erat dengan estetika, tata ruang, dan fungsi bangunan. Gambar arsitektur mencakup denah tata letak ruang, tampak depan, samping, dan belakang, potongan melintang dan memanjang, rencana atap, rencana pola lantai, serta detail-detail kusen pintu dan jendela. Dokumen ini adalah panduan visual untuk bentuk akhir bangunan.

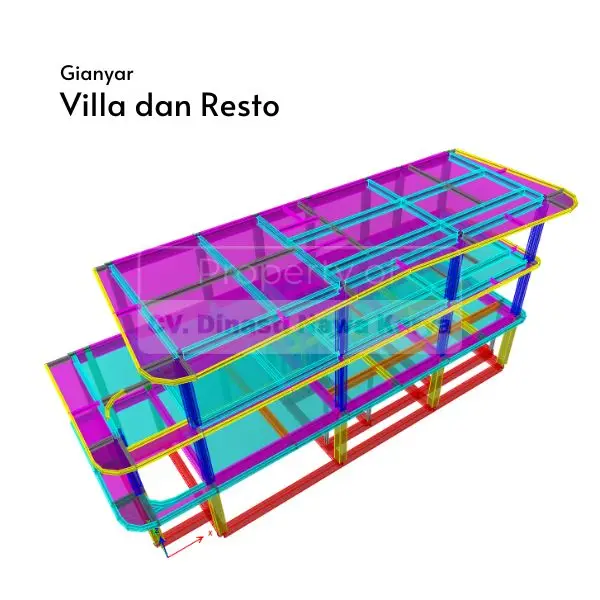

Gambar Struktur

Ini adalah set dokumen krusial yang menjamin keamanan dan kekuatan bangunan dalam jangka panjang. Gambar struktur adalah hasil perhitungan insinyur sipil dan mencakup rencana pondasi (disesuaikan dengan hasil studi kondisi tanah), detail sloof, balok, kolom, dan plat lantai. Dokumen ini merinci detail pembesian, dimensi, dan sambungan yang memastikan bangunan mampu menopang beban dan tahan terhadap faktor lingkungan yang mungkin terjadi.

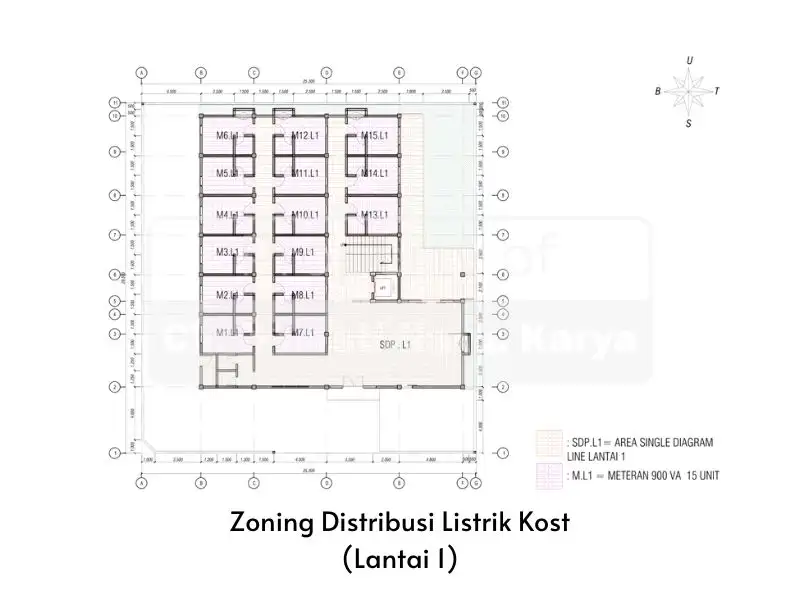

Gambar Mekanikal, Elektrikal, dan Plumbing (MEP)

Seringkali diabaikan, padahal gambar MEP memastikan kenyamanan dan utilitas bangunan berfungsi dengan baik. Set ini mencakup rencana instalasi listrik (detail titik lampu, saklar, stop kontak), sistem air bersih dan air kotor (plumbing), serta sistem ventilasi. Sangat penting bahwa Gambar MEP dikoordinasikan dengan Gambar Arsitektur dan Struktur agar tidak terjadi bentrokan antar sistem, seperti pipa air yang menabrak balok struktur.

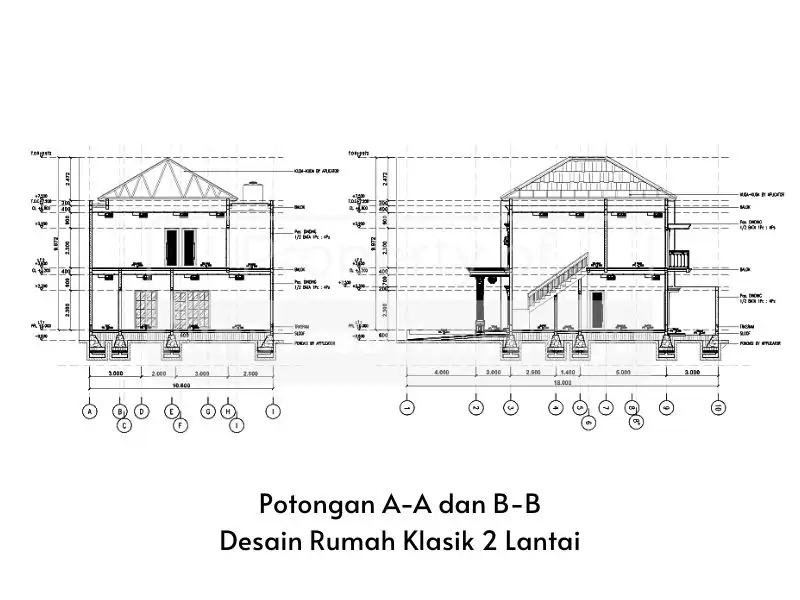

Gambar Detail dan Potongan Teknis

Gambar detail berfungsi sebagai klarifikasi spesifik pada area-area yang memerlukan presisi tinggi atau konstruksi yang kompleks. Misalnya, detail kamar mandi, detail pola pemasangan keramik, detail konstruksi tangga, atau potongan yang memperjelas ketinggian lantai, langit-langit, dan material yang digunakan di area tertentu. Gambar ini memastikan unit pelaksanaan pekerjaan memiliki petunjuk yang tepat untuk melaksanakan pekerjaan.

Manfaat Gambar Kerja bagi Pihak Terkait

Gambar kerja adalah dokumen yang menguntungkan semua pihak yang terlibat dalam rantai konstruksi.

Arsitek

Bagi arsitek, gambar kerja adalah alat untuk memastikan ide dan perhitungan desain yang telah ia pertimbangkan dengan matang—termasuk detail struktural yang menjamin keamanan jangka panjang—dapat direalisasikan tanpa distorsi di lapangan. Dengan dokumen ini, arsitek dapat menjamin bahwa visinya terwujud dan kualitas desainnya terjaga.

Kontraktor

Kontraktor mendapatkan panduan teknis yang jelas mengenai ukuran, tinggi, dan detail finishing. Ini adalah aset besar karena mempercepat proses kerja dan menghilangkan kebutuhan untuk menebak-nebak di lapangan. Gambar kerja juga memungkinkan kontraktor menyusun Rencana Anggaran Biaya (RAB) yang sangat detail dan akurat, serta menghitung kebutuhan material secara efisien, yang secara langsung menghindari pemborosan.

Pemilik Proyek (Anda)

Manfaat terbesar bagi pemilik proyek adalah kepastian hasil, di mana bangunan akhir akan sesuai dengan ekspektasi desain awal. Gambar kerja juga mencegah pembengkakan biaya (cost swelling) dan penundaan proyek (delay) yang disebabkan oleh rework atau kesalahan di lapangan. Selain itu, rumah dengan dokumentasi gambar kerja lengkap seringkali memiliki nilai jual kembali yang lebih tinggi, karena pembeli yakin dengan perencanaan dan kualitas strukturnya.

Pengawas / Konsultan

Bagi pengawas proyek, gambar kerja berfungsi sebagai daftar periksa (checklist) dan standar baku untuk pengawasan. Pengawas dapat dengan mudah memverifikasi apakah material yang digunakan dan dimensi yang dibangun sudah sesuai dengan spesifikasi. Ini menjamin efektivitas pengawasan mutu pekerjaan dan meningkatkan transparansi di antara semua pihak yang terlibat dalam proyek.

Ringkasan Manfaat Gambar Kerja dari Sudut Pandang Stakeholder

Jika Tidak Ada Gambar Kerja?

Menghemat biaya untuk Gambar Kerja di awal adalah ilusi. Penghematan di tahap perencanaan (investasi arsitek) akan diubah menjadi biaya yang jauh lebih besar dan tak terkontrol di tahap pelaksanaan (biaya tukang, material, rework, waktu tunda). Ini adalah risiko nyata dan seringkali sangat mahal.

Kesalahan Konstruksi dan Pemborosan Material

Tanpa gambar kerja yang detail dan terukur, keputusan di lapangan didasarkan pada perkiraan, yang menghasilkan dimensi yang tidak sesuai, seperti kamar tidur yang terlalu sempit atau pintu yang salah posisi. Kesalahan estimasi ini menyebabkan pemborosan material yang signifikan, karena banyak bahan terbuang sia-sia akibat pembongkaran dan pemasangan ulang (rework). Pemborosan ini bukan hanya kerugian finansial, tetapi juga berdampak pada lingkungan.

Keterlambatan Proyek

Ketidakjelasan pada detail konstruksi memaksa pekerja untuk sering berhenti dan menunggu keputusan di lapangan dari pemilik atau arsitek. Proses yang tidak sistematis ini menyebabkan penundaan berulang. Keterlambatan proyek (project delay) dapat menyebabkan pembengkakan biaya proyek akibat bertambahnya waktu pelaksanaan, sehingga berpotensi menurunkan kredibilitas kontraktor dan menghabiskan dana pemilik proyek.

Perbedaan Hasil dengan Desain Awal

Pemilik rumah yang hanya mengandalkan visual 3D atau sketsa tanpa gambar kerja yang rinci sering mendapati hasil akhir bangunan berbeda jauh dari ekspektasi awal. Lebih jauh lagi, tanpa perhitungan struktur yang matang, bangunan berisiko cepat rusak dan memerlukan biaya perawatan tinggi. Parahnya, mengabaikan studi geoteknik dan pondasi yang sesuai kondisi tanah dapat menyebabkan ketidakstabilan dan bahkan kegagalan struktural.

Biaya Tambahan di Luar Perencanaan

Biaya yang membengkak di luar perencanaan awal (unforeseen cost) adalah konsekuensi logis dari tidak adanya DED. Kesalahan instalasi listrik, drainase yang buruk, atau perombakan karena ukuran yang salah, semuanya menyumbang pada biaya tak terduga. Risiko terberat adalah potensi kegagalan struktural, yang memerlukan biaya perbaikan kolosal, atau bahkan kecelakaan fatal di lokasi kerja, terutama jika fondasi bangunan tidak diperhitungkan dengan baik.

Mau Bangun Rumah/Bangunan? Wujudkan Bersama Kami

Setelah kita mengupas tuntas mengapa fungsi gambar kerja sangat penting, kini saatnya saya berbagi bagaimana kami di Dinaka Arsitek memastikan setiap proyek Anda memiliki fondasi perencanaan sekuat bangunannya. Kami adalah mitra yang siap menerjemahkan impian Anda menjadi kenyataan yang aman, efisien, dan sesuai standar teknis.

Siapa Dinaka Arsitek?

Kami adalah perusahaan arsitektur terpercaya yang didirikan oleh profesional muda dengan pengalaman lebih dari 10 tahun di bidang arsitektur dan konstruksi. Dinaka Arsitek berbasis di Kediri, namun memiliki komitmen kuat untuk melayani kebutuhan desain, struktur, dan konstruksi di seluruh Indonesia, bahkan hingga Asia. Kami memiliki legalitas perusahaan yang jelas dan bertanggung jawab, sehingga klien tidak perlu khawatir ketika mempercayakan kebutuhan desain rumah mereka pada kami.

Keunggulan Dinaka Arsitek

Kami telah dipercaya oleh lebih dari 2.000 klien untuk berbagai layanan desain. Keunggulan kami terletak pada komitmen terhadap kualitas dan legalitas:

1. Tenaga Profesional & Desain Modern: Kami didukung oleh tim profesional berjumlah lebih dari 90 orang dengan pengalaman mumpuni. Desain yang kami tawarkan selalu modern dan up to date sesuai perkembangan terbaru.
2. Legalitas Terjamin: Kami memiliki arsitek bersertifikat dan berlisensi STRA. Lisensi ini sangat penting karena dapat melengkapi salah satu syarat untuk pengurusan IMB/PBG Anda, memberikan ketenangan pikiran dari sisi legalitas.
3. Pelayanan Prima: Kami berkomitmen menyediakan pelayanan prima mulai dari tahap awal pekerjaan hingga selesai.

Layanan Dinaka Arsitek

Kami menawarkan layanan holistik, dari konsep awal hingga bangunan berdiri, memastikan desain dan konstruksi terintegrasi sempurna:

a. Jasa Desain Rumah Modern

Kami merancang rumah impian yang unik dan sesuai selera, dengan fokus pada kenyamanan, efisiensi, dan kekuatan struktur.

b. Jasa Arsitek Rumah Kost dan Penginapan

Layanan desain khusus untuk kebutuhan komersial, memaksimalkan fungsi lahan dan potensi investasi.

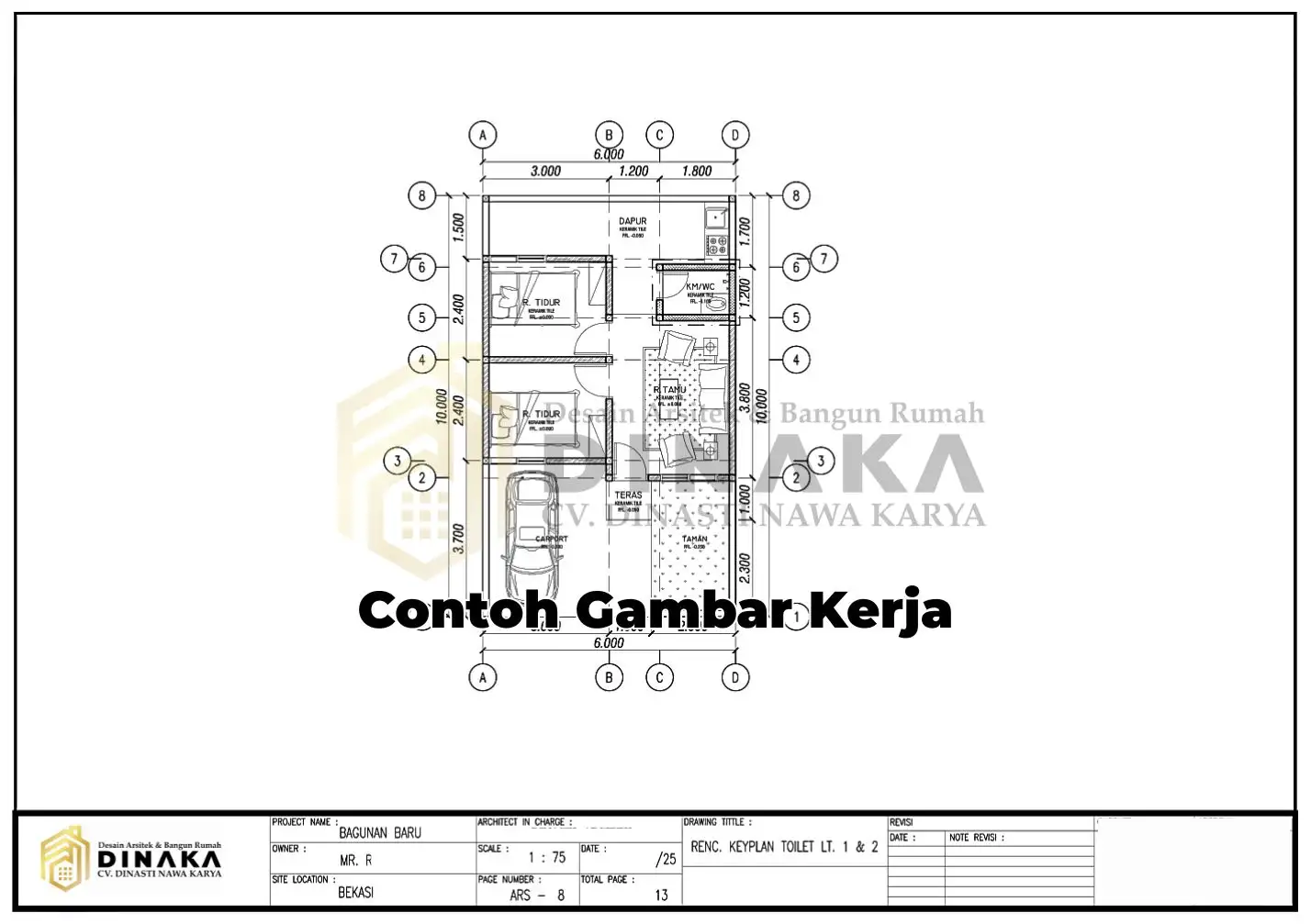

c. Jasa Gambar Rumah Lengkap dengan RAB

Kami memastikan Anda mendapatkan set Gambar Kerja (DED) yang lengkap, akurat, dan menjadi dasar perhitungan RAB (Rencana Anggaran Biaya) yang realistis.

d. Desain Interior Rumah dan Kantor

Kami merancang kenyamanan di dalam ruangan, mulai dari tata letak furnitur hingga pemilihan tekstur dan pencahayaan.

e. Konsultan Struktur Bangunan

Layanan hitung struktur yang mendalam dan detail, memastikan bangunan Anda kuat dan aman, bahkan dihadapkan pada faktor lingkungan seperti gempa atau cuaca ekstrem.

f. Renovasi dan Kontraktor Rumah

Selain desain, kami juga melayani jasa kontraktor rumah yang memastikan pelaksanaan di lapangan sesuai 100% dengan gambar kerja yang telah dibuat, mengurangi risiko kesalahan dan pembengkakan biaya.

Hubungi Kami

Jika Anda mencari mitra yang tidak hanya menawarkan gambar indah, tetapi juga dokumen teknis yang detail, akurat, dan dapat dipertanggungjawabkan untuk menghindari risiko proyek, maka Dinaka Arsitek adalah jawaban Anda.

Mari kita wujudkan bangunan impian Anda—kuat, efisien, dan sesuai ekspektasi—dengan Gambar Kerja yang teruji. Segera hubungi tim Dinaka Arsitek sekarang juga untuk mendapatkan layanan jasa arsitek, desain interior, hitung struktur, dan kontraktor rumah bangunan terbaik di Indonesia.

Kesimpulan

Kita telah melihat bahwa gambar kerja (DED) adalah jantung dari setiap proyek konstruksi. Menganggapnya remeh atau mencoba menghemat biaya di tahapan ini sama dengan membiarkan biaya tak terduga membengkak, jadwal molor, dan yang terburuk, mengorbankan kualitas dan keselamatan bangunan itu sendiri.

Pengertian gambar kerja dan fungsi gambar kerja yang sebenarnya adalah penjamin keselamatan struktural, efisiensi biaya, dan akurasi pelaksanaan proyek. Ia adalah alat komunikasi paling vital yang menyatukan visi arsitek, perhitungan insinyur, dan pelaksanaan kontraktor dan tukang di lapangan. Pastikan Anda bekerja sama dengan arsitek profesional yang menyediakan Gambar Kerja yang detail dan komprehensif, karena itulah investasi terbaik untuk mewujudkan rumah yang kokoh dan bebas masalah.

FAQ (Frequently Asked Questions)

1. Apa bedanya gambar kerja dengan gambar 3D (rendering) yang sering ditunjukkan arsitek?

Gambar 3D atau rendering adalah alat visualisasi yang sangat efektif untuk menunjukkan tampilan estetika, tata letak, dan suasana akhir bangunan, membantu pemilik untuk menyetujui desain secara visual. Rendering menampilkan pencahayaan, tekstur, dan material untuk tujuan presentasi. Sementara itu, gambar kerja adalah dokumen teknis (cetak biru) yang berisikan semua instruksi, dimensi, detail struktural, dan spesifikasi material yang dapat diukur dan dilaksanakan oleh kontraktor di lapangan. Singkatnya, 3D menunjukkan apa yang akan Anda dapatkan dari segi visual, sedangkan gambar kerja menentukan bagaimana hal itu harus dibangun dengan aman dan akurat dari segi teknis.

2. Siapa saja pihak yang wajib menggunakan gambar kerja sebagai acuan utama?

Gambar kerja wajib digunakan oleh semua pihak yang terlibat dalam proyek konstruksi untuk memastikan keselarasan kerja dan komunikasi yang efektif. Pihak-pihak ini mencakup kontraktor dan pekerja di lapangan (sebagai panduan teknis dimensi dan detail pelaksanaan), pengawas proyek (sebagai acuan kontrol mutu dan verifikasi pekerjaan), subkontraktor MEP (untuk penempatan utilitas yang tidak berbenturan dengan struktur), dan tentu saja arsitek serta pemilik proyek (sebagai dokumen legal, acuan pembayaran, dan dasar perencanaan anggaran). Semua yang terlibat harus mengerti gambar tersebut agar proyek berjalan sistematis dan efisien.

3. Mengapa gambar kerja disebut juga dokumen administratif dan legalitas?

Gambar kerja menyajikan kejelasan teknis yang diperlukan untuk melengkapi persyaratan administratif pelaksanaan pembangunan, termasuk memenuhi persyaratan yuridis yang terkandung dalam kontrak kerja konstruksi. Secara legal, dokumen ini seringkali menjadi lampiran wajib untuk mendapatkan izin bangunan dari pemerintah daerah, seperti IMB atau PBG, karena dokumen ini memberikan gambaran lengkap tentang desain dan spesifikasi teknis proyek yang dibutuhkan otoritas setempat. Fungsinya sebagai dokumen hukum penting untuk memastikan bangunan memenuhi standar keselamatan dan regulasi.

4. Bagaimana gambar kerja membantu saya menghemat biaya proyek?

Penghematan biaya terjadi karena gambar kerja menyediakan kejelasan kuantitatif material dan pekerjaan yang sangat rinci dan terperinci. Dengan data akurat ini, kontraktor dapat menyusun Rencana Anggaran Biaya (RAB) yang presisi, menghindari kesalahan dalam estimasi jumlah material yang berujung pada pemborosan material yang sia-sia. Tanpa gambar kerja, sering terjadi rework (bongkar pasang) atau kesalahan pengukuran, yang secara akumulatif akan membuat biaya proyek membengkak tak terduga, melampaui biaya investasi gambar kerja itu sendiri.

5. Apa risiko terburuk jika pembangunan rumah dilakukan tanpa gambar kerja yang detail?

Risiko terburuknya melampaui masalah finansial dan jadwal. Tanpa perencanaan detail, terutama yang meliputi perhitungan struktur dan pondasi yang sesuai kondisi tanah, bangunan berisiko mengalami kegagalan struktural, cepat rusak, atau bahkan menghadapi risiko kecelakaan fatal di lokasi kerja. Risiko lain termasuk pemborosan material yang signifikan, hasil akhir yang berbeda jauh dari ekspektasi pemilik karena ukuran tidak sesuai, dan biaya perawatan jangka panjang yang tinggi.

6. Apakah gambar kerja hanya mencakup gambar arsitektur (denah dan tampak)?

Tidak, gambar kerja adalah satu set dokumen yang sangat komprehensif. Selain gambar arsitektur yang meliputi tata ruang dan estetika, ia wajib mencakup gambar struktur (detail pondasi, kolom, balok untuk kekuatan dan keamanan bangunan), gambar MEP (Mekanikal, Elektrikal, Plumbing yang merinci instalasi utilitas seperti listrik, air bersih, dan air kotor), serta gambar detail dan potongan teknis untuk area-area spesifik. Setiap set gambar ini berfungsi untuk memastikan setiap aspek konstruksi dapat dilaksanakan dengan standar teknis yang benar.

7. Bagaimana gambar kerja menjadi acuan kualitas bagi pengawas proyek?

Bagi pengawas atau konsultan, gambar kerja adalah alat utama untuk memastikan mutu pekerjaan. Pengawas menggunakannya sebagai acuan untuk memverifikasi bahwa dimensi, jenis material, dan metode pemasangan yang dilakukan oleh kontraktor di lapangan telah sesuai 100% dengan spesifikasi yang ditetapkan oleh arsitek dan insinyur struktur. Dengan adanya detail yang jelas dan terukur, pengawas dapat meningkatkan efektivitas kontrol mutu, yang merupakan kunci untuk menghasilkan bangunan yang kokoh dan tahan lama.

8. Apakah gambar kerja masih diperlukan untuk proyek renovasi skala kecil?

Banyak orang menganggap gambar kerja tidak perlu untuk proyek skala kecil, namun ini adalah pandangan yang keliru. Bahkan untuk renovasi kecil, gambar kerja sangat penting untuk memberikan kejelasan jumlah bahan bangunan, urutan pengerjaan, dan detail instalasi baru, sehingga pelaksanaan pekerjaan bisa dilakukan secara sistematis dan termonitor dengan baik. Tanpa arahan yang jelas, hasil renovasi seringkali melenceng dari keinginan pemilik, memicu biaya dan waktu tambahan yang seharusnya bisa dihindari sejak awal.
